Пайка медных труб осуществляется при температуре выше 425°C, но ниже температуры плавления соединяемых металлов. Она происходит за счет поверхностных сил адгезии между расплавленным припоем и нагретыми поверхностями основных металлов. Припой распределяется в соединении под действием капиллярных сил.Нельзя путать пайку твердым припоем с пайкой мягким припоем, хотя операции очень близки. Соединение металлов при пайке мягким припоем происходит при температуре ниже 425°C.

При пайке латуни или бронзы используют флюс для предотвращения образования окисного покрытия на основных металлах. При пайке меди и медных соединений, медно-фосфорные припои являются самофлюсующимися.

www.sksvent.ru

🔥 ПАЙКА МЕДНЫХ ТРУБ МОСКВА ОБЛАСТЬ

ЗАКАЗАТЬ ПАЙКУ МЕДНЫХ ТРУБ

🔴 ПАЙКА МЕДНЫХ ТРУБ ⇨ ОНЛАЙН ЗАКАЗ

📧 service@sksvent.ru

📲 +7(495)196-25-26

В связи с хрупкостью соединения, возникающей из-за фосфорной составляющей припоя, нельзя применять медно-фосфорные припои для пайки цветных металлов с содержанием никеля выше 10%. Эти припои не рекомендуется также использовать для пайки алюминиевой бронзы.В отличие от медно-фосфорных сплавов твердые серебряные припои не содержат фосфор.

Серебряные припои для пайки медных труб.

Эти припои применяют для пайки цветных металлов, меди и сплавов на медной основе, за исключением алюминия и магния, для пайки, которых необходим флюс.Необходимо принимать тщательные меры предосторожности при использовании низкотемпературного медного припоя, содержащего кадмий, в связи с отравляющим воздействием паров кадмия.В большинстве случаев пайку соединений осуществляют при помощи нескольких марок припоев. Сплав с содержанием серебра 15% это медно-фосфорный припой, а сплав с содержанием серебра 45% - это серебряный припой.Пайка двух медных труб с использованием медно-фосфорного припоя при помощи горелок.Уменьшающееся пламя горелки указывает на избыточное количество газообразного топлива в газовой смеси, которое превышает содержание кислорода (рис.1).

(Рис. 1) Оптимальный вид пламени горелки для пайки твердым припоем: 1) факел ярко синего цвета; 2) факел пламени, насыщенный газом.

Незначительно уменьшающееся пламя быстрее и лучше нагревает и очищает поверхность металла для операции пайки.Сбалансированная газовая смесь содержит равное количество кислорода и газообразного топлива, в результате чего пламя нагревает металл, не оказывая другого воздействия (рис.2).

(Рис. 2) Факел пламени горелки при сбалансированной газовой смеси (ярко синего цвета и небольшой величины)

Перенасыщенная кислородная смесь — это газовая смесь, содержащая избыточное количество кислорода, в результате чего образуется пламя, которое окисляет поверхность металла. Признаком этого явления служит черный окисный налет на металле (рис.3).

(Рис.3) Факел пламени горелки, насыщенный кислородом (бледно-голубого цвета и маленький)

Необходимым условием надежной пайки медных труб является чистота поверхности. Перед операцией пайки очищают соединяемые металлические поверхности от грязи безабразивными губками. (Использование абразивных материалов для зачистки строго воспрещено!)Необходимо предотвратить попадание масла, краски, грязи, смазки и стружек алюминия на поверхность соединяемых металлов, иначе они будут препятствовать попаданию припоя в соединение, смачиванию и соединению припоя с металлическими поверхностями.

Пайка медных труб без использования фитингов.

При соединении двух труб одного диаметра в холодильных системах, а также в системах холодного и горячего водоснабжения и отопительных установках, где температура теплоносителя не превышает 110°C, можно обойтись без фитинга. С помощью специального приспособления – экспандера (расширитель) – окончание одной из соединяемых труб можно самостоятельно расширить для капиллярной пайки. Такая операция возможна при работе с мягкой или отожженной медью. Для пайки одну трубку вставляют в другую так, чтобы она входила на длину не менее диаметра внутренней трубы.

Между стенками внутренней и наружной труб должен быть зазор 0,025-0,125 мм (рис. 4).

(Рис. 4) Установка соединяемых пайкой медных труб

Соединяемые медные трубы нагревают равномерно по всей окружности и длине соединения. Обе медные трубы нагревают пламенем горелки в месте соединения, равномерно распределяя теплоту (рис.5), при этом не следует нагревать сам припой. Соединение не должно нагреваться до температуры плавления металла, из которого изготовлены трубы. Используют горелку соответствующего размера с несколько уменьшающимся пламенем. Перегрев соединения усиливает взаимодействие основного металла с припоем (то есть увеличивает образование химических соединений). В результат, такое взаимодействие отрицательно влияет на срок службы соединения...

Рис. 5. Размещение горелки при пайке медных труб.

Если вводить в зону пайки припой и пламя горелки одновременно, то соединение нагреется неудовлетворительно. Внутренняя медная труба достаточно не прогревается, а расплавленный припой не будет затекать в зазор между соединяемыми трубами (рис.6).

(Рис. 6) Распределение припоя в соединении медных труб.

а - внутренняя медная труба разогрета до температуры пайки, а наружная труба имеет более низкую температуру;

б - наружная медная труба разогрета до температуры пайки, а внутренняя труба имеет более низкую температуру;

в - обе медных трубы разогреты равномерно до температуры пайки

Если равномерно разогревать всю поверхность концов спаиваемых медных труб, то припой плавится под воздействием их теплоты и равномерно поступает в зазор соединения (рис.6, в).

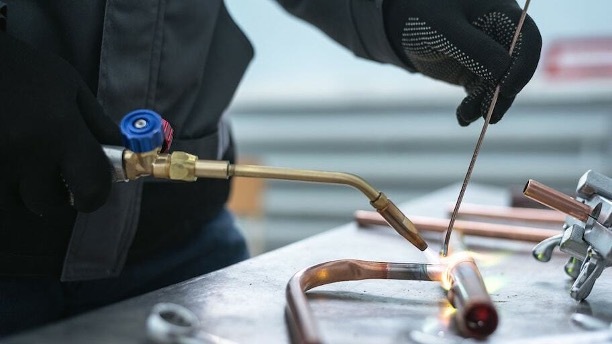

Трубы для пайки достаточно прогреты, если пруток твердого припоя плавится при контакте с ними. Для улучшения пайки, предварительно прогревают пруток припоя пламенем горелки (рис.7).

(Рис. 7) Расположение горелки и прутка припоя при пайке соединения концов медных труб, нагретых до тусклого вишнево-красного цвета: 1 -горелка; 2 -внутренняя труба; 3 -пруток припоя; 4 -наружная труба

Под воздействием капиллярных сил припой поступает в соединение медной трубы. Этот процесс протекает хорошо, если поверхность металла чистая, выдержан оптимальный зазор между металлическими поверхностями, концы медных труб в зоне соединения достаточно нагреты (расплавленный припой течет по направлению к источнику теплоты) (рис.8).

(Рис. 8) Перемещение припоя в зазоре между трубами при пайке медных труб.

Соединение меди с латунью с помощью твердого медно-фосфорного припоя. Выполняют указанные выше операции для соединения меди с медью. Перед нагревом соединения наносят небольшое количество флюса, чтобы обеспечить смачивание припоя на поверхности латуни.По завершении операции пайки тщательно удаляют остатки флюса горячей водой и щеткой. Большинство видов флюса вызывают коррозию и должны быть полностью удалены с поверхности соединения. Соединение стали со сталью, медью, латунью или бронзой с помощью серебряного припоя. Выполняют указанные выше операции для соединения меди с медью.До нагрева, на соединение наносят флюс для последующего смачивания и перемещения расплавленного припоя в зазоры между соединяемыми деталями.Нагревают пруток припоя и затем окунают его во флюс. Припой покрывается тонким слоем флюса, что предотвращает образование окисного покрытия на его поверхности (окиси цинка).По завершении операции пайки тщательно удаляют остатки флюса.

Флюсы для пайки медных труб.

Флюс поглощает определенное количество окислов.Вязкость флюса увеличивается при насыщении его окислами. Если после пайки остатки флюса не удалять, то это приведет к попаданию его в соединение и со временем может вызвать коррозию и утечку фреона.При пайке используют минимальное количество флюса, а затем тщательно счищают его остатки после завершения данной операции. Флюс наносят вдоль поверхности, а не в соединение. Он должен попасть в соединение медной трубы до припоя.

Правила пайки медных труб.

Поверхность медной трубы очищают и обезжиривают. Проверяют взаимное расположение деталей и зазоры. Применяют несколько уменьшающееся пламя, которое создаетмаксимальный нагрев, и очищает соединениеПри пайке медных труб наносят минимальное количество флюса снаружи соединения. При пайке меди с медью при помощи медно-фосфорных припоев флюс не требуется.Для пайки нагревают соединение равномерно до требуемой температуры.Припой наносят на соединение. Проверяют его равномерное распределение в соединении, используя для этой цели паяльную горелку. Расплавленный припой течет в сторону более нагретого места соединения.Остатки флюса тщательно удаляют после пайки.Важным моментом пайки является быстрое выполнение этой операции. Цикл нагрева должен быть коротким, и следует избегать перегрева.При пайке необходимо обеспечить соответствующую вентиляцию, так как может появиться вредный для здоровья дым (паров кадмия из припоя и фтористых соединений из флюса).

Использование инертных газов при пайке медных труб.

При высоких температурах, возникающих при пайке медных труб, при соприкосновении трубы с атмосферным воздухом образуются продукты окисления (окалина), поэтому во время пайки через систему необходимо продувать инертный газ - азот (рис.9).Подайте в трубу слабый расход сухого азота или другого инертного газа. Не начинайте пайку пока в деталях содержится хоть какое-то количество воздуха.Начинайте пайку при большом расходе инертного газа. После начала пайки снизьте расход газа до минимума. Поддерживайте этот расход в течении всего процесса пайки. Пайка должна проводится с использованием кислорода и горючего газа, при небольшом дефиците кислорода и сравнительно большом факеле. Не вводите припой, пока температура соединяемых деталей не достигла температуры плавления припоя.

(Рис. 9) Пайка с использованием ингертного газа

Сварочный пост для пайки медных труб.

Виды аппаратов (сварочный пост) для пайки медных труб показан на рисунке 10. Основными элементами этих аппаратов являются: кислородный баллон, баллон горючего газа (пропан), присоединительные шланги, горелка и насадки к ней.

(Рис. 10) Аппарат для пайки медных труб.
